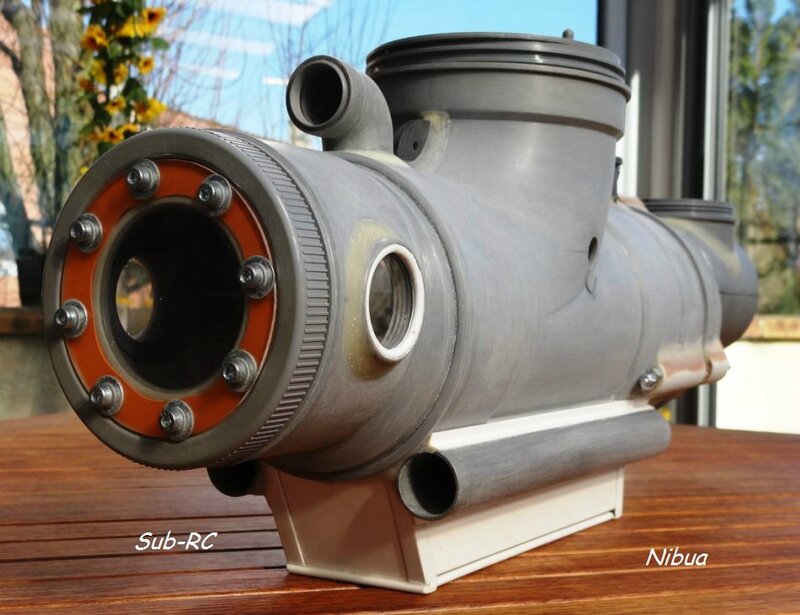

Submersible d'exploration RC.-09-

Voici une description du système de propulsion que j'ai mis en place sur mon sous-marin radiocommandé.

            Ensemble Graupner N° 2335.

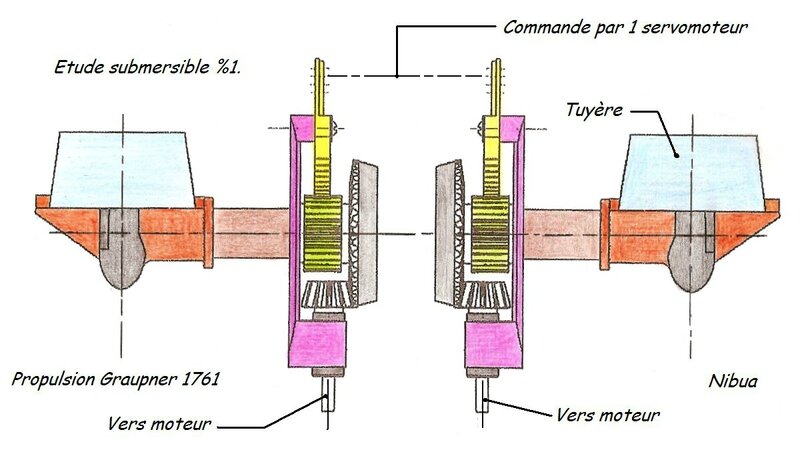

1 servomoteur FUTABA S 3305 référence F 1327 assure la rotation de la tuyère.

  Tension: 4,8 Volts  NiMH.

  Couple: 71 Ncm.

          Diamètre de l'hélice = 60mm.

Le pignon conique entraine la rotation de l'hélice.

Un engrenage est un système mécanique composé de 2 roues dentées engrenées pour la transmission du mouvement de rotation. Les roues dentées sont en plastique.

Démontage de la propulsion Graupner, détail de l'ensemble des pièces.

Pour la propulsion j'ai retenu 1 moteur électrique Graupner Speed 720 BB Torque référence N°6372.

   Tension: 12 Volts.

   4000 tours/minute.

Pour le variateur de vitesse peut-être 1 Speed Profi 40R de Graupner référence N° 7196.

        (A voir il faut que je fasse des essais).
